Diese Spezifikation beschreibt Typ und Größe, Leistung, technische Eigenschaften, Warnungen und Vorsichtsmaßnahmen der wiederaufladbaren Lithium-Ionen-Zelle. Die Spezifikation gilt nur für 18650-3 (2000 mAh) Zellen, die von Shenzhen Limodish Energy Co., Ltd. geliefert werden.
2. Definition
2.1 Nennkapazität:
Nennkapazität = 2000 mAh, die Kapazität, die erhalten wird, wenn eine Zelle nach 5 Stunden entladen wird
Rate bis Spannung 2,75 V bei 25 ± 2,5 ℃.
2.2 Standardlademethode:
Bei 25 ± 2,5 ℃ auf 4,20 V bei einem konstanten Strom von 0,5 C aufgeladen und dann mit aufgeladen
eine konstante Spannung von 4,20 V, bis der Ladestrom unter 0,01 C fällt.
2.3 Standardentladungsverfahren:
Bei 25 ± 2,5 ° C, Entladung auf 2,75 V bei einem konstanten Strom von 1 C.
3. Zelltyp, Strichcode, Aussehen und Abmessungen
3.1 Zelltyp

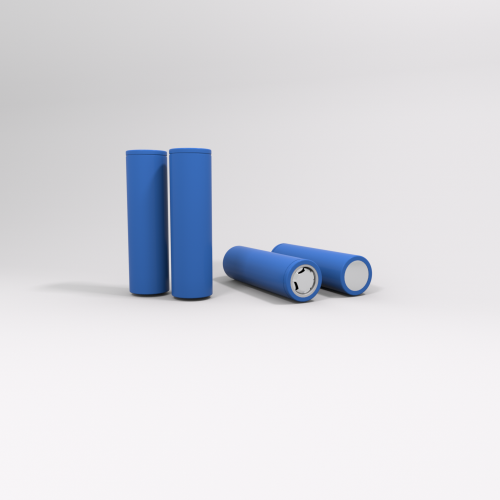

HW 18650-3 2,0 Ah
3.2 Zellenabmessungen :
4. Zellspezifikation (frische Zelle bei 25 ± 2,5 ° C getestet, unter Verwendung von Standardladung und -entladung, sofern nicht anders angegeben)
ARTIKEL | SPEZIFIKATION |
Nominale Kapazität | 2,0 Ah bei 0,2 °C |
Mindestkapazität | 1,95 Ah bei 0,2 °C |
Nennspannung | 3,70 V |
Ladeschlussspannung | 4,2 ±0,05 V |
Entladeschlussspannung | 2,75 ±0,05 V |
Ladestrom | Standardladung: 0,5 °C Maximale Ladung: 1C bei T≥10 ℃ Maximale Ladung: 0,2 C bei 10 ℃≥T≥0 ℃ Maximale Ladung: 0,1 C bei 0 ℃≥T≥-10 ℃ |
Entladestrom | Standardentladung: 1C Maximale kontinuierliche Entladung: 3C Maximale Sofortentladung (30 Sek.): 5C |
Empfohlenes Laden und Entladen Zelloberflächentemperatur | Ladung: 0 ~ 45 ℃ Entladung: -20 ~ 60 ℃ |
Maximal zulässige Gebühr und Zelloberfläche entladen Temperatur. Aufladen u Entladen unter diesen Bedingungen wird verkürzen die Lebensdauer des Zellzyklus. | Ladung: 60 ℃ |
Feuchtigkeitsbereich | 0 ～ 90 % relative Luftfeuchtigkeit (nicht kondensierend) |
Innenwiderstand | ≤60 mOhm (Wechselstromimpedanz, 1000 Hz) |
Zellendimension | Höhe: 65,5 mm Max. Durchmesser: 18,5 mm Max |
Gewicht | 43 ± 2 g |
5. Technische Eigenschaften
5.1 Elektronische Leistung (frische Zelle bei 25 ± 2,5 ° C getestet, Standardladung und -entladung, sofern nicht anders angegeben)
